LED显示屏施工方案
（1）技术准备1）施工前进行图纸会审。 2）施工前应进行技术交底，明确施工方法及质量标准。
（2）材料准备1）施工所需的设备、器材、辅材准备就绪，满足连续施工和阶段施工的要求。2）系统设备：播控服务器、大屏专用控制器、视频光端机、显示大屏幕、大屏显示终端、播放器、相关播控制作软件等。3）安装用料：防火桥架、视频电缆、光缆、管材、型材、拉线环、电缆挂钩、U型钢卡、自膨胀螺栓等。4）辅助用料：汽油70#、标志牌、棉纱头、焊锡丝等。
（3）主要机具1）施工机具：电焊机、切割机、电钻、砂轮机、专用工具等。2）测试仪器：调试用笔记本、数字万用表、对讲机、频谱分析仪、场强仪等。
（4）作业条件 1）机房地线和电源线的布放应符合规范要求。2）前端设备、传输设备、电源设备等全部到齐，其它设备和材料数量应满足连续施工的要求。3）型材、管材和铁件的检验要求应符合有关施工验收规范要求。4）工程中使用的数据信号电缆和电源线规格、形式符合设计的规定和合同要求。

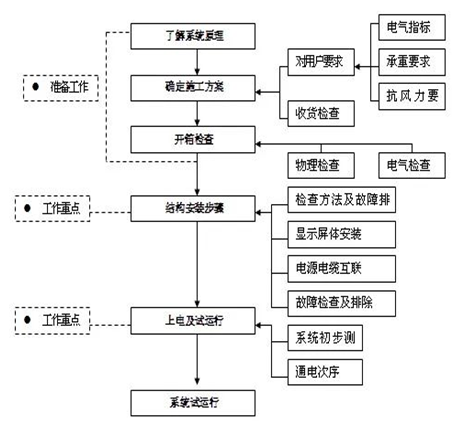

显示屏安装流程：
（1）构架及屏体系统施工 1）显示屏构架制作要求：钢材应无扭曲现象，下料误差在5mm之内，切口应平直、光滑、无卷边、毛刺等；构架要求钻孔时应采用台钻钻孔，严禁使用电气焊割孔；构架焊接要求应牢固、无焊渣并在刷油漆前磨到光滑程度；构架制作完后，应先刷两层中性底漆，再刷两层优质瓷漆，油漆完全晾干后方可安装。2）显示屏构架安装要求：仔细阅读施工图，测量、放线确定构架各柱、梁型钢的准确位置；用电焊或螺栓固定安装好各柱、梁型钢构架；构架应找正、找平，同层横档在同一个水平面上，高低偏差应小于5mm；构架的接地焊完以后应进行第二次补充刷漆；显示屏背部及四周采用50mm岩棉夹心板封闭；要求屏体内部防水使用耐候胶封闭接缝处；检修门位置现场确定。3）控制系统施工：显示系统安装：显示单元安装。结构单元安装。低压电源安装。钢结构与屏体的外装饰施工。信号电缆等其它必备的配套设备安装。4）控制系统设备安装：服务器安装。视频处理器安装。网卡安装。通讯电缆安装。5）视频设备：节目制作非线性编辑器安装。视频光端机（工业级）安装；视频前端设备等安装。
（2）二次接线安装
1）二次接线安装主要技术要求：按图施工，接线正确；电气回路的连接应牢固可靠；电缆芯线和所配导线的端部均应标明其回路编号；编号应正确，字迹清晰且不易脱色；配线整齐、清晰、美观；导线绝缘良好，无损伤；柜、盘内的导线不应有接头；每个端子板的每侧接线一般为1根，不得超过两根；盘、柜内的配线应采用截面不小于1.5mm2，电压不低于400V的铜芯绝缘导线，但对电子元件回路、弱电回路采用锡焊连接时，在满足载流量和电压降及有足够机械强度的情况下，可使用较小截面的绝缘导线。
2）柜内配线：柜内配线一般应在柜上的仪表、继电器和其它电器全部安装好后进行。配线宜采取集中布线方式，即柜、盘上同一排电器的连接线都应汇集到同一水平线束中，各排水平线束再汇集成一垂直总线束，总线束走至端子排时，再逐步分散接到端子排上。柜内设备可直接连接，柜内至柜外设备连接应通过端子排。从线束分列出的导线，接到接线柱端子上时应量好距离，剪去多余导线，然后用剥线钳或电工刀去掉绝缘层，清除线上的氧化层，套上标号，将线芯端弯成一小圆环（弯曲方向应和螺钉旋紧方向相同），套入螺钉将其固定。多股软导线接入端子时，导线末端一般应装设线鼻子（接线端子）。备用导线可卷成螺旋形放在其它导线的旁边，但端部不应与其它端子相碰。
3）二次接线的检验二次接线施工安装结束后必须严格进行检查和试验，全部正确合格后才能投入运行。检查试验项目通常包括下列项目：柜内检查；柜间联络电缆检查；操作装置检查；二次电流回路和电压回路检查；绝缘电阻测量及交流耐压试验；操作试验。
（3）柜内检查柜内检查内容：柜内两侧的端子排不能缺少；柜内装设的各种仪表、继电器和操作器件等不缺少，而且规格型号符合设计、安装位置正确；逐线检查柜内各设备间的连线及由柜内设备引至端子排的连线不能有错误，接线必须正确。为了防止因并联回路而造成错误，接线时可根据实际情况，将被查部分的一端解开然后检查。检查控制开关时，应将开关转动至各个位置逐一检查。
（4）联接电缆的检查：各设备间联络电缆需逐一校对。低压配电系统按一级负荷给显示屏系统设备提供所需的供电电源，控制中心显示屏系统与低压配电系统的接口点为中央计算机机房电源自动切换箱出线端，电源自动切换由低压配电系统完成。
（5）信息导引及发布系统安装1）系统服务器、工作站应安装于机房的机柜内，并应符合GB50606-2010智能建筑工程施工规范的第 6 章的规定；2）显示屏的安装位置应对人行通道无影响；3）显示屏应安装在没有强电磁辐射源及干燥的地方； 4）与相关专业协调并在现场确定落地式显示屏安装钢架的承重能力应满足设计要求；5）室外安装的显示屏应做好防漏电、防雨措施，并应满足IP65防护等级标准。6）壁挂式显示屏的播放终端放置于弱电间内的箱体壁挂安装，在弱电间箱体内安装VGA发送器，通过六类非屏蔽双绞线传输至前端，在前端设置接收器箱，通过接收器解码后传输至电视机进行显示和播放。
3、质量控制多媒体显示屏安装必须牢固。供电和通讯传输系统必须连接可靠，确保应用要求；一般项目应符合下列规定：1）设备、线缆标识应清晰、明确；2）电缆，信号线和电源应分别引入；3）各设备、器件、盒、箱、线缆等的安装应符合设计要求，并应做到布局合理、排列整齐、牢固可靠、线缆连接正确、压接牢固；4）馈线连接头应牢固安装，接触应良好，并应采取防雨、防腐措施。
（1）调试准备应符合下列规定：1）系统调试前，应制定调试方案、测试计划，并应经会审批准； 2）设备规格、安装应符合设计要求，安装应稳固，外壳不应损伤；3）采用 500V 兆欧表对电源电缆进行测量，其线芯间，线芯与地线间的绝缘电阻不应小于 1MΩ；4）设备及线缆应标识齐全、准确，并应符合设计要求和GB50606-2010《智能建筑工程施工规范》第 5 章的规定；5）机柜、控制箱、支架、设备及需要接地的屏蔽线缆和同轴电缆应良好接地；6）供配电的电压与功率应符合设计要求。
（2）系统的调试对于大屏幕信息发布系统在屏体出厂验收前都已经通过相应的质检和成品的屏体指标验收，因此系统安装完后主要是对其整体亮度、软件联网控制显示的系统调试。整体亮度的调试检测比较直观，是根据系统完工后三方人员对其进行实地调试检验的一个工序，软件系统联网控制和屏体显示是系统调试的重点，对其说明如下。
1）多媒体信息的编辑制作调试①文字信息：是节目制作中最普通、最常用的信息，文字信息的准备和处理比较简单，主要有文字编写、文字翻译（多语言系统）、文字录入、文字特技，在软件工具中对各种字体、大小、颜色任意选择、多种对齐和特技显示方式，然后根据屏体的显示来进行调试校对。
②图形信息：图形是信息量较大的一种信息表达方式，它可以将复杂和抽象的信息直观地表达出来，也为制作美观的界面提供了必要的手段，在节目软件制作工具中，主要调试其支持图形的缩放、裁剪和拼接程度。
2）对显示屏监视和控制功能的调试：显示屏是显示系统中的关键设备，视其上位控制计算机能对其显示内容、显示方式全面控制，同时控制软件提供界面实现对其运行状态的监视。
3）组网功能调试：系统中的计算机设备组成局域网，实现内部资源共享，标准网络接口提供了与其标准网络连网能力，网络软件提供网络信息发布，实现网络控制，完成组网后视各个终端能否快速响应控制计算机的指令要求，并做好调试验收报告。
（1）硬件验收对硬件技术和设计质量进行的验收项目包括：波长、视角、灰度等级、显示效果、结构。
（2）应用软件功能验收硬件验收的对象包括显示屏产品，控制部件，配电柜，框架等。应用软件功能验收的主要目的是检查系统功能是否全部实现，系统操作性能是否满意，界面是否符合规范和业主的要求，系统总体是否稳定可靠。系统验收时，我们将对显示屏进行控制，配电柜及软件的系统联调。
（3）系统检验应符合下列规定：1）应对系统进行检测，并填写检测记录和编制检测报告；2）设备及软件的配置参数和配置说明应文档齐全。
（4）信息导引及发布系统的检验应符合下列规定：1）应对系统的本机软件的操作界面所有菜单项，显示准确性、显示有效性的功能进行逐项检验；2）应对系统的网络播放控制、系统配置管理、日志信息管理的联网功能进行逐项检验；3）应对系统显示设备的安装、供电传输线路进行检验。
